Ultra Performance Flash Purification : puriFlash® 5.050
Ultra Performance Flash Purification : puriFlash® 5.050

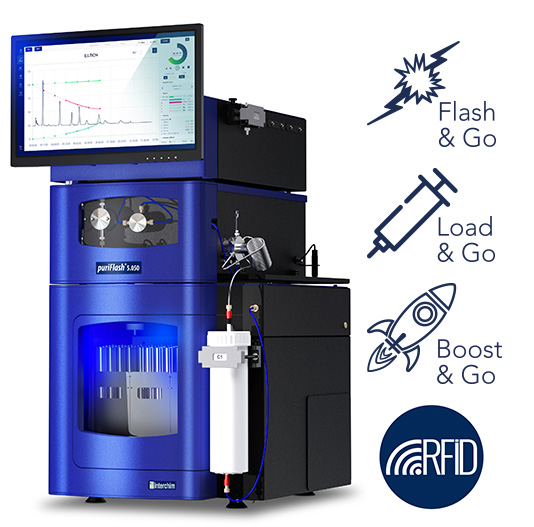

Photo non contractuelle.
Système livré sans porte pompe.
puriFlash® 5.050
optimisé pour l’Ultra Performance Flash Purification
Débit
250 ml/min
250 ml/min
Pression max
50 bar
50 bar
Composants
- Unité de contrôle
- Pompe
- Détecteur UV
- Collecteur de fraction
- Bac à solvant avec système de drainage
- Support de colonne intégré
- Support Dry-Load intégré
Pompe
- Gamme de débit : 1 ml/min à 250 ml/min
- Débit max. de fonctionnement : 250 ml/min
- Débit optimum pour des colonnes jusqu’au format F0800
- Précision du débit : +/- 2 % sur 20 à 200 ml/min & 5 à 40 bar
- Répétabilité du débit : < 0.25
- Linéarité du débit : 0.98 < linéarité < 1
- Gamme de pression : 0 à 50 bar
- Pression max. de fonctionnement : 50 bar
- Vanne de gradient quaternaire
- Échelle de tolérance du gradient : < 3.5 %
- Purge d’air
- Disques de lavage
Injection
- Mode d’injection : liquide ou solide
- Technologie « Load & Go » : avec vanne automatique 6 ports, permettant l’utilisation d’un
- Dry-Load déporté ou d’une boucle pour une injection plus efficace
- Technologie RFID : reconnaissance automatique du Dry-Load et de la boucle d’injection
- Boucle d’injection inox de 2 ml avec tag RFID
Détection
- Détecteur UV 200-400 nm
- Détecteur UV 200-800 nm (inclus dans le Pack-UVextended)
- Technologie « DAD »
- Multi longueur d’onde & collecte par balayage sur une bande de 200 nm (ou 600 nm avec le Pack-UVextended)
- Visualisation spectrale et confirmation de la pureté
- Cellule de détection de trajet optique : 0.1 mm / 40µl
- Détecteur DEDL intégré (inclus dans le Pack-iELSD)
Compatibilité des colonnes & support
- Phase normale (NP)
Taille des particules : 10 µm, 15 µm, 25 μm, 30 μm, 40 μm, 50 μm - Phase inverse (RP)
Taille des particules : 15 µm, 30 μm, 50 μm - .
-
Format : toutes les colonnes Flash jusqu’à F0800 (avec support de colonne intégré en option pour les colonnes F0800) sont compatibles et peuvent être utilisées au débit optimal ; en outre, des colonnes plus grandes peuvent être utilisées avec un support de colonne externe et en dessous du débit optimal.Les Dry-Load jusqu’au format F0330 sont compatibles.
- .
- Support de colonne intégré
- Support Dry-Load intégré
- .
- Technologie RFID : reconnaissance automatique des colonnes à l’installation
Collecteur de fraction
- Capacité :
● 3 racks
● 132 tubes (18 x 150 mm) - .
- Technologie :
● Nettoyage automatique de l’aiguille du collecteur de fraction (permet d’éviter une contamination croisée avec la purification précédente)
● Technologie RFID : reconnaissance automatique des racks installés dans le collecteur de fraction
Racks proposés
- Livré avec 3 racks au choix dans la liste ci-dessous :
- ● Rack pour tubes :
13 x 73 mm | 13 x 100 mm | 16 x 150 mm
18 x 150 mm | 18 x 180 mm | 21 x 150 mm
25 x 150 mm | 28 x 150 mm | 29,5 x 200 mm - ● Rack pour bouteilles Schott 250 ml
- .
- Disponible en accessoire supplémentaire :
- ● Rack à entonnoir (en option)
- ● Plateau pour bouteilles (en option)
- .
- Position des tubes numérotée (pour faciliter le repérage des tubes)
Software & unité de contrôle
- Piloté par le logiciel InterSoft® X incluant :
- ● Genius, Intelligence Artificielle
● Technologie « Flash & Go »™ : compatible avec notre application smartphone « TLC to Flash & Prep »
● Technologie « Boost & Go »™ - Windows 10
- Contrôle à distance
- Ecran tactile 15″
- 8 ports USB
- 2 ports RJ45
- Clé Bluetooth/Wi-Fi
Optimisation du système
- Tubes après pompe : 1.6 mm diamètre interne
- Cellule de détection de trajet optique : 0.1 mm / 40µl
Sécurité
- Indicateur lumineux de l’état du système
- Bac à solvant avec système de drainage
- Détecteur des niveaux de solvants et de la poubelle
- Bac de rétention avec détecteurs de fuite dans la pompe, le détecteur UV, la vanne, support de Dry-Load, le collecteur de fraction et le détecteur DEDL (inclus dans le Pack-iELSD)
- Technologie « Fume Enclosure » (permet d’utiliser le système de purification sans hotte)
Matériaux en contact avec les solvants
- ETFE
- PTFE
- Acier inoxydable 316 L
- Hastelloy
- PEEK
- Kalrez
- Saphir
- Ruby
- Kel-F
- Zirconium
- PPS
- Nitronic 60
- Verre borosilicaté
Carton accessoires
- Tubulures avec raccords et ferrules :
- ● Tube tygon pour le système de drainage
● Tubes des capteurs de niveau des solvants et de la poubelle (x5)
● Tubes d’aspiration (x4)
● Adaptateur inox pour l’injection (vanne d’injection port 1)
● Tube ETFE 1/8″ vanne d’injection port 2 à sortie Dry-Load
● Tube ETFE 1/8″ vanne d’injection port 5 à entrée Dry-Load
● Tube ETFE 1/8″ vanne d’injection port 3 à entrée colonne C1
- ● Tube ETFE 1/8″ sortie colonne C1 au détecteur
- ● Tube ETFE 1/8″ vanne d’injection port 6 à poubelle
● Tube ETFE 1/8″ collecteur de fraction vers poubelle
● Tube ETFE 1/8″ de drainage pour le collecteur de fraction
● Boucle d’injection inox RFID 2 ml avec tag RFID - .
- Accessoires DEDL (inclus dans le Pack-iELSD) :
- ● Réducteur tube 6 mm femelle vers tube 4 mm mâle
● Tube pneumatique Nylon blanc 3 m pour raccord gaz DEDL
● Filtre en ligne 20 microns
● Tube ETFE filtre en ligne vers détecteur
● Tube ETFE sortie colonne C1 vers filtre en ligne - .
- Câbles :
- ● Câble RFID
● Câble USB/USB – unité de contrôle vers collecteur de fraction
● Câble HDMI – écran vers unité de contrôle
● Câble USB/MINI USB – écran vers unité de contrôle
● Câble LED – unité de contrôle vers collecteur de fraction
● Câble de communication Sub-D9 mâle/femelle (1 m) – unité de contrôle vers collecteur de fraction
● Câble de communication Sub-D9 mâle/femelle (0,5 m) – unité de contrôle vers pompe
● Câble de communication Sub-D9 femelle/femelle (1 m) – unité de contrôle vers détecteur UV
● Câble de communication Sub-D9 femelle/femelle (1 m) – unité de contrôle vers DEDL (inclus dans le Pack-iELSD)
● Cordon d’alimentation – pompe vers collecteur de fraction + unité de contrôle vers collecteur de fraction
● Cordon d’alimentation général (modèle selon le pays de destination) - .
- Bac à solvants
- Clips P (x2)
Vis CHC M4x8 (x4)
Grower M4 (x4) - Stylet avec son clip
- Cellule UV de test
- Fixation arrière (x2)
- Vis BHC 4×10 (x2)
- Grower M4 (x2)
- Trappe détecteur UV
- Trappe DEDL
- 3 Racks
- Rapport de conformité
Communication
- Câble de communication Sub-D9 mâle/femelle (1 m) – unité de contrôle vers collecteur de fraction
- Câble de communication Sub-D9 mâle/femelle (0,5 m) – unité de contrôle vers pompe
- Câble de communication Sub-D9 femelle/femelle (1 m) – unité de contrôle vers détecteur UV
- Câble de communication Sub-D9 femelle/femelle (1 m) – unité de contrôle vers DEDL (inclus dans le Pack-iELSD)
Alimentation
- 110 V ou 220 V
Dimensions & Poids
- Poids : 49 kg
